欧麦朗为您介绍分体承压太阳能热水系统
来源:http://www.jsoml.com/news370167.html 添加时间:2020-5-12 9:53:00

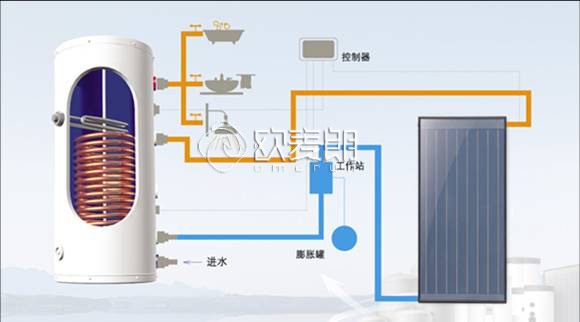

一、系统组成

1、平板太阳能集热器

平板太阳能集热器是一种吸收太阳辐射能量并向工质传递热量的装置,它是一种特殊的热交换器,集热器中的工质与远距离的太阳进行热交换。平板太阳能集热器是由吸热板芯、壳体、透明盖板、保温材料及有关零部件组成。在加接循环管道,保温水箱后,即成为能吸收太阳辐射热,使水温升高。

2、盘管水箱

结构原理:

该结构是在原热水器内增加换热盘管。换热介质在盘管内循环,通过盘管把热量传递给内胆里的水。

盘管水箱优点是盘管用铜管弯曲成形,防腐性能可靠,使用寿命长。缺点是:铜管的价格较贵,成本较高;

3、控制器

控制器是整个系统的大脑,通过各个位置传感器的电信号来控制整个系统的运行,目前控制方式有多种,可通过温差控制、高温控制、定时加热控制等方式来调节水箱水温。

4、泵站

泵站内设置循环泵、流量指示调节器、单向阀、泄压阀和压力表等。 循环泵一般采用屏蔽式热水循环泵。流量指示调节器指示系统循环时的流量值,并根据流量的大小调节。

5、膨胀罐

整个系统是闭式液体循环系统,运行压力一般设在0.6~0.8MPa。介质被加热时会出现体积和压力的膨胀,为了平衡容量和压力,系统中需要使用膨胀罐。

6、连接管路

集热器与贮热水箱,还有其他部件之间的连接一般采用不锈钢管,外面包裹保温。


二、系统工作原理

1、热器采用平板式太阳能集热器,将太阳光转化为热能。

2、集热器感温探头处温度T1高于水箱探头温度T2某一设定值时,控制器启动循环泵运行。

3、太阳能工作站使工质在循环管路中循环。

4、通过热交换器将太阳能集热器收集的热量传递到水箱中。

5、在循环泵运行过程中,当温差小于某一设定值时,循环泵将停止工作。

6、当水箱水温T2达到设定水温大值时,控制器关闭循环泵。

7、水箱的电辅助加热器可以自动维护水箱上部水温恒定为设定值。

三、系统的主要特点

1、平板太阳能内不走水,内部运行防冻液,冬季不会结冻;

2、启动快,传热元件可以迅速将热量传递给水箱;

3、热水系统承压运行,全自动控制;

4、太阳能内不走水,不会结垢;

5、使用寿命长,热效率高;

6、安装方便整体美观,不受区域限制

四、多场景利用

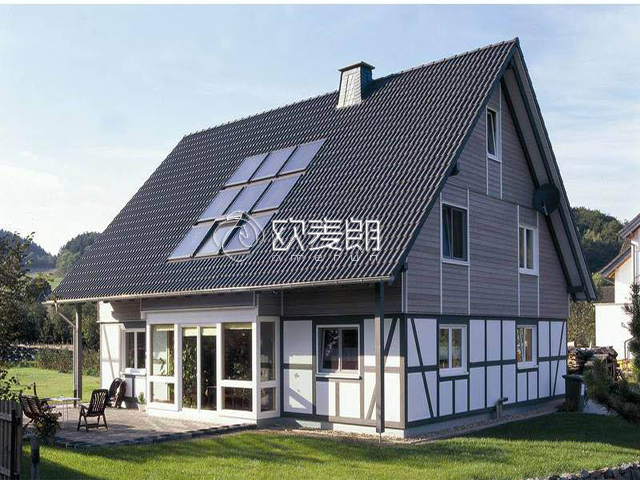

1、建筑结构一体化,整体安全美观,不影响正常使用。

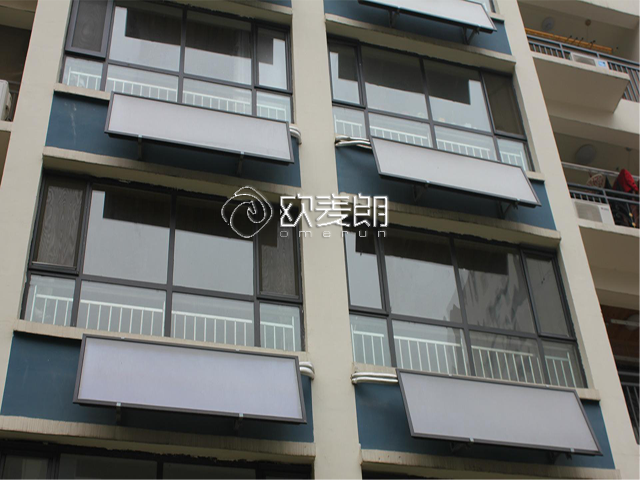

2、高层阳台壁挂使用,平板挂在阳台,水箱放在室内,整体美观,与建筑融为一体

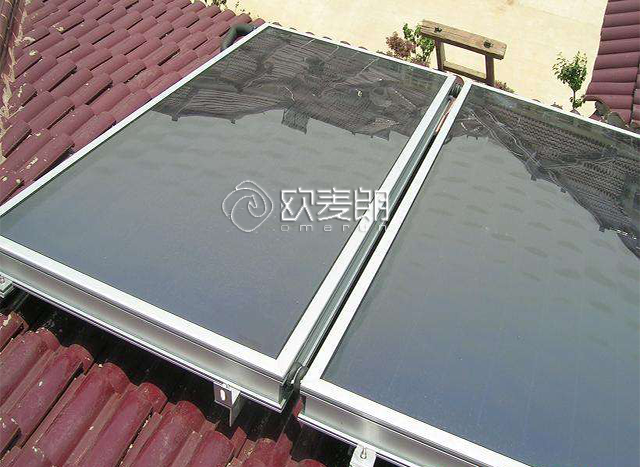

3、旧房加装,在不破坏原有屋面的基础上进行加装,安装方便快捷
