欧麦朗超高温复叠热泵在精密仪器老化测试烘房的运用
来源:http://www.jsoml.com/news376136.html 添加时间:2020-5-17 10:50:00


       在欧麦朗商用系列产品中,95度高温复叠式热水机系列一直是工业用热水市场的宠儿,受到市场高度的关注。在过去,欧麦朗95度高温复叠式热水工作环温仅在-5度,用空气能设备在低温环境中做出更好出水温度的复叠式热水机一直是欧麦朗的技术难关。欧麦朗小编本次要介绍的是昆山广兴电子有限公司高温复叠热泵高温热水换热风项目。


一、工程概况

本系统为复叠式高温机组热泵在电路测试板烘干的应用,通过空调箱给烘干房进行换热,需考虑每次使用时初次加热的时间,初级加热时间≤0.5 小时,从室温10℃到70℃,要求精度±2℃。


二、主机选型:

设计依据

1.《采暖通风与空气调节设计规范》(GB50019-2003);

2.《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002);

3.《外墙外保温技术标准》(JG149-2003);

4.《商用或工业及类似用途的热泵热水机》(GB/T21362-2008);

5.《现代干燥技术》 ;

6.《冷库设计规范》(GB 50072-2010);

7.《全国民用建筑工程设计技术措施 暖通空调. 动力(2009版) 》 ;

8.《ZBGB 1068-2002 锯材窑干工艺规程》。


3、设计参数

烘房体积(内腔)单个计算(共计2个):

1.长:10m

2.宽:5m

3.高:2.55

烘房热损耗计算:

1.工作时热耗:

(1)Q外壁(kw)=F(m2) ×K(kw/m2℃) ×△t(℃)=(10*5*2+10*2.55*2+5*2.55*2)×1.3×10-3×(70-10)≈13.77(kw)

(2)Q新鲜空气耗热量(kw)=G(kg/s)×△t(℃) ×C(kj/kg℃)=0.1×(70-10)×1≈6(kw)

(3)Q热辐射损耗热(kw)=F(m2) ×K(kw/m2℃) ×△t(℃)=50×1.3×60×10-3≈3.9(kw)

(4)总耗热 Q总(kw)={Q外壁(kw)+ Q热辐射损耗热(kw)+Q热辐射损耗热(kw)×1.3×2=(13.77+6+3.9)×1.3×2≈317.49×1.3=61.5(kw)

5、热泵烘干机选型计算

结合由上述计算结果可知,烘房的每小时需要的实际制热量:61.5KW

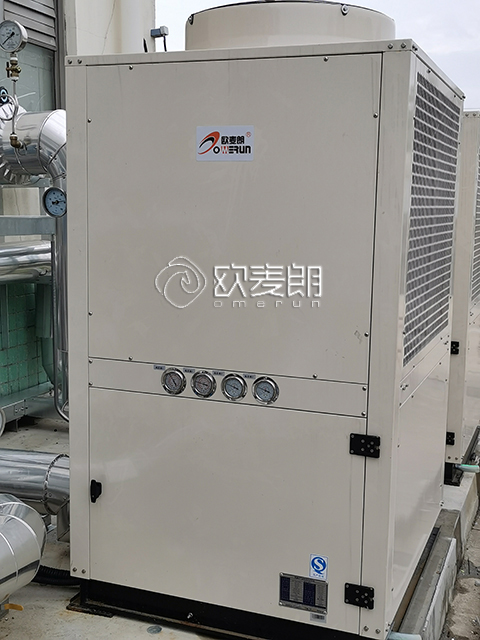

本方案选用2台(一用一备)型号为OML300-GW/FC 高温复叠热泵机可以满足制热量要求。

三、能源分析:

                                 春夏秋能源热值

名称

理想热值



热效率



实际热值

电加热

860千卡/度

×

热效率95%

=

817千卡/度

复叠热泵

752.5千卡/度

×

热效率310%



2333千卡/度



                          冬季能源热值

名称

理想热值



热效率



实际热值

电加热

860千卡/度

×

热效率95%

=

817千卡/度

复叠热泵

752.5千卡/度

×

热效率180%



1354.5千卡/度


             春夏秋(以需要43000千卡(50KW)的热量为例)

名 称

能  耗



企业能

源用价



费用

 电加热

43000千卡÷817千卡/度=52.6度

×

民用0.6元/度

=

31.56元

商用1.0元/度

=

52.6元

复叠热泵

43000千卡÷2333千卡/度=18.4度

×

民用0.6元/度

=

11元

商用1.0元/度

=

18.4元


                    冬季(以需要43000千卡(50KW)的热量为例)

名 称

能  耗



企业能

源用价



费用

 电加热

43000千卡÷817千卡/度=52.6度

×

民用0.6元/度

=

31.56元

商用1.0元/度

=

52.6元

复叠热泵

43000千卡÷1355千卡/度=31.7度

×

民用0.6元/度

=

19.02元

商用1.0元/度

=

31.7元


          从上述列表可以得到每小时需要43000千卡(50kw)的经济性能比较(春夏秋)

 名  称

每小时费用(元)

 用量(小时)

每天耗资(元)

电加热

52.6

24

      ≈1262.4

   复叠热泵

        18.4

24

      ≈441.6


           从上述列表可以得到每小时需要43000千卡(50kw)的经济性能比较(冬季)

 名  称

每小时费用(元)

 用量(小时)

每天耗资(元)

电加热

52.6

24

      ≈1262.4

   复叠热泵

        31.7

24

      ≈760.8


                       从上述列表可以得到春夏秋费用的经济性能比较

 名  称

每天耗资(元)

 天数

一年耗资(元)

电加热

1262.4

270

340848

    复叠热泵

        441.6

270

119232


                     从上述列表可以得到冬季费用的经济性能比较

 名  称

每天耗资(元)

 天数

一年耗资(元)

电加热

1262.4

90

113616

    复叠热泵

       760.8

90

68472

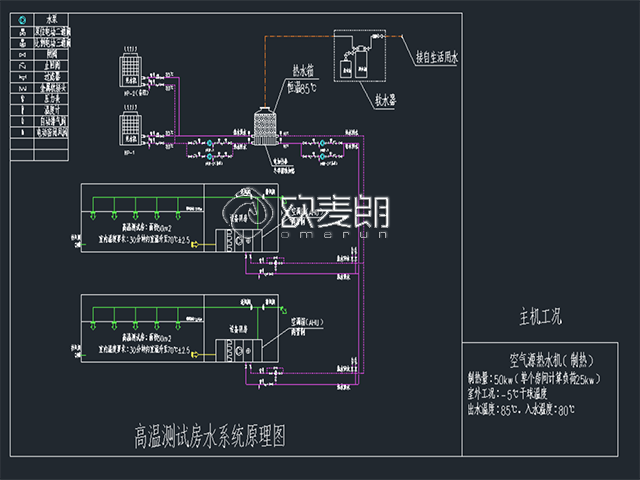

四、设计思路及优势


1、采用OML300-GW/FC复叠式高温空气源热泵产生 85℃高温水。主机采用一用一备,水泵采用一用一备,保证系统的安全。

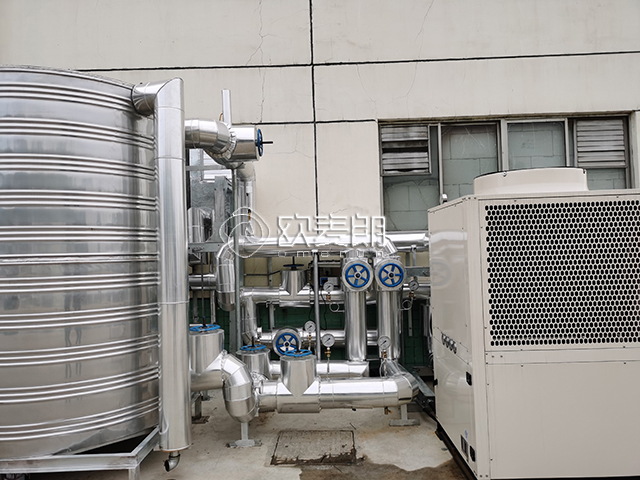

2、水箱温度设计为 80-85℃,采用保温开式保温水箱。

3、烘干房中通过铜管式空调箱进行换热,保证烘干房内温度恒温 70℃。

4、烘干房中初次加热方式:初次加热时需要热量比较大,可以启动备用电加热,减少初次加热时间。水箱补水量根据水箱水位、温度进行补水。水箱设置高中低三个水位。

5、二次侧水泵采用变频控制,精准控制烘干房温度同时做到较大限度节能。

6、主机之间相互备用,延长每台主机的使用寿命。采用模块之间互为主从机,每段时间后启动顺序不同,避免几台主机一直使用,剩余主机不使用。主机之间互为主从机互为备用,安全可靠。

7、整个系统采用智能控制,设置自动和手动模式,智能显示主机温度、开关状态、水泵运行状态、水箱温度、水箱水位、补水系统开启、烘房室温、烘干水分、电动阀门的开启状态,同时采用智能电表检测每台机组的用电量、水泵的用电量。

8、设备使用寿命长。设备元件采用世界知名品牌,使用寿命可以达到 15 年,机组保修期长。

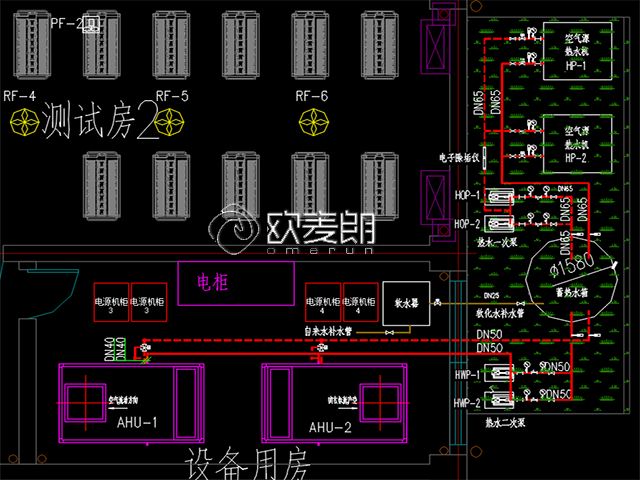

                                                                   平面布置图




五、设备维护费用:

       空气源机组整体维护使用比较低,平时不需要安排专业热源值守,只需要每天对设备进行一些巡视,如设备的出水、回水状态,水箱液位等简单巡视记录。每年对设计进行两次空调箱清洗保养,检测设备的系统压力等,保证空调箱清洁,提高机组的换热效率,水箱的定期清洗及管道过滤的清洗工作。

                                                               高温复叠机参数

型号

OML300-GW/FC

制热量

kW

66

额定功率

kW

34.5

额定电流

A

63.5

20℃/15℃热水产量

m3/h

0.8

20℃/15℃制热量

kW

66

20℃/15℃输入电流

A

39.1

7℃/6℃热水产量

m3/h

0.65

7℃/6℃制热量

kW

58.2

7℃/6℃输入电流

A

39.8

-12℃/-14℃热水产量

m3/h

0.39

-12℃/-14℃制热量

kW

36.5

-12℃/-14℃输入电流

A

36.9

电源规格



380V~50/60Hz

运行控制



可手动、自动开关机,有多重保护和故障报警功能

制冷剂种类



R410A/R134A(均混合型)

制冷剂填充量

g

6500/7500

出水温度

(默认)85℃,高达95℃

水侧换热器形式



盘管壳管式换热器(水压降45KPa)

出水管管径

mm

DN40(外螺纹)

循环水管管径

mm

DN40(外螺纹)

水系统承压

MPa

1.0

空气侧换热器形式



内螺纹铜管翅片式

室外风机功率*数量

W

1500×2

室外风机出风方向



顶出风

机组宽度

mm

1060

机组高度

mm

1950

机组长度

mm

1180

机组重量

kg

745

        在“低碳”大势的发展背景下,作为工业领域,如电子业、电镀业、化工业、漂染业等耗电与耗能的大户,一方面在市场的需求下产业在发展壮大并要提高竞争力,另一方面国家的“低碳”政策步步紧逼,企业自身的发展也亟需降低成本。欧麦朗95度超高温复叠式热水机的面世,满足了大多数工业工厂的高温用水需求,成为高温热泵新一代实力代表。
