【热水】欧麦朗空气源热泵在商场婴儿泳池中的应用
来源:http://www.jsoml.com/news782260.html 添加时间:2022-3-21 15:17:00


       我们所说的商场主要指由物业统一经营管理,提供水、电、中央空调、新风等要素,包含卖场、餐饮、休闲娱乐等多重业态的商业综合体,比如万达城、万象城等。这类商场内的婴儿游泳馆一般都位于二、三楼,因为四楼及以上不符合消防的要求,一楼租金太高,商场一般也不会安排这类店铺。

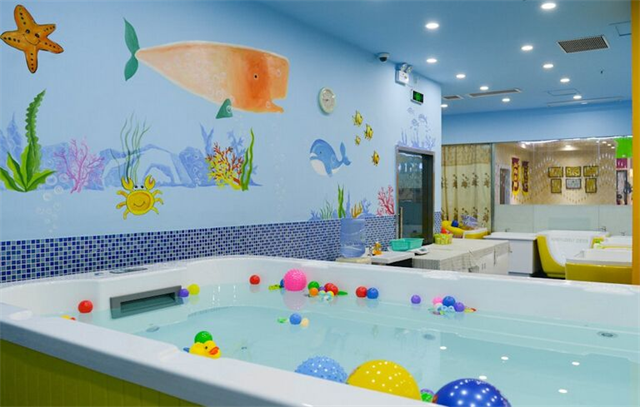

       商场婴儿游泳馆面积大多居于100~200平方米之间,提供婴儿游泳、洗澡、抚触、理发等服务,也有一些会分割出一部分面积做卖场,销售奶粉、尿不湿等婴儿用品。主要的用水设备包括:婴儿游泳大池,单人小池和洗澡台盆。


       欧麦朗空气能热泵婴儿泳池热水系统的优化设计案例

       接下来以实际案例来予以说明。该项目位于江苏无锡某高端商场的三楼,铺子面积180平方米,有容水量为10立方的环形游泳大池一个,每次用水量为600L的单人游泳池3个,洗澡盆7个。

       根据测算,预计游泳馆单日客流量会超过100人,其中1岁以下会选择单人游泳池的人次大约20~30。初步考虑一下热水用量:洗澡(按100人次取值)100x30L=3000L,小池游泳600Lx30=18000L,这两项合计需要21立方38℃的热水,另外还需要加热10立方的大池,这个热水用量是比较大的。

       由于楼层的原因,水箱和空气能无法放置在楼顶,只能在内部隔出十多个平方用作设备间(设备间还需要放洗衣机和烘干机等设备),从空间和投资等方面考虑,设计的方案为3台5匹的循环空气能热水器配5吨的不锈钢保温水箱。按照常规的思路,这么多设备是无法满足该游泳馆冬季的用水需求的。

       1.大池的水容量为10吨,如果每天换水,将冬季6℃自来水提升到38℃,那3台空气能设备肯定不够用。在大池循环管路上增加了先进的水处理设备,在人流量大的情况下,水质也能保持一周,因此,大池只需要维持恒温就可以了。在商场内,大池每天的温降只有6~8℃,这就大幅度降低了对空气能设备的占用。

       2.将3台空气能全部用于热水箱加热,大池恒温采用了板式换热器而不是直接连接空气能,这样提高了空气能设备的使用率。

       3.热水箱采用了定温补水,当水位低于L1时并且温度高于45℃的情况下,电磁阀开启,自来水进入水箱;当水位达到L2或者水温低于40℃,电磁阀关闭,补水停止。

       4.定温补水提高了水箱内热水的利用率,降低了系统对热水箱容积的要求。洗澡过程中添加了沐浴乳、洗发液等,热水无法回收,只能排掉。

       5.消耗热水大的是游泳的小池。小池游泳的温度是38℃,游泳的时间为15分钟,在30℃的室内环境中,能量损失是很小的。经实测发现,小池游完后水温在35~36℃。回收小池热水热量是系统能否在冬季满足需求的关键。将小池的排水管路接上水泵、电动阀V1和V2以及水处理设备。

       6.当水箱水位低于L3时,游完后的小池热水可以经过水泵、电动阀V1和水处理设备进入水箱;当水位达到L3时,V1关闭,V2开启,热水被排入下水管网。36℃的热水回到水箱,同6℃的自来水相比,节能效果是极为显著的,更为重要的是,我们在有限的空间内采用不多的设备解决了相对大的热水需求。

       7.为了防止洗澡盆龙头用水忽冷忽热,我们增加了冷水箱,将自来水改成二次供水,同时冷热水采用独立水泵和独立管路的方式解决了问题。

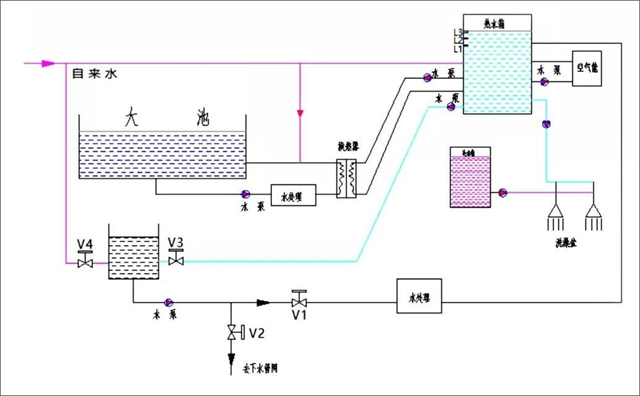

       8.开发了一套婴儿游泳馆管理系统,将系统中涉及到的数十个阀门(如示意图中小池自动补水的V3、V4)、水泵、水处理、空气能以及温度、液位、水流、水浸等多种传感器连接起来。


       欧麦朗空气能热泵热水系统可以实现自动换水、自动加热、自动水处理,以及水浸保护、故障报警等,并且可以手机远程操控,推动了婴儿游泳馆设备的现代化管理,大幅度降低了客户热水系统运维成本。

       如果您有这方便的需求,就来找江苏欧麦朗能源科技有限公司,我们会为您设计满意的方案。
