在电子制造业蓬勃发展的当下，印刷电路板（PCB）作为电子产品的 “神经中枢”，其生产质量至关重要。而 PCB 老化工序作为确保产品可靠性的关键环节，通常需在 70-150℃高温环境中持续数小时至数十小时。然而，传统电加热或燃气加热方式却深陷高能耗、余热浪费、环保压力三大困境，成为行业绿色转型的 “拦路虎”。在此背景下，热泵高温 PCB 老化房系统应运而生，以创新技术架构与关键技术突破，重塑电子制造节能新范式，为行业可持续发展注入强劲动力。

       1. 系统核心需求与挑战

       工艺要求：PCB老化通常需在70-150℃高温环境中持续数小时至数十小时，传统电加热或燃气加热能耗高、温度波动大。

       痛点问题：

       高能耗：电加热效率低（COP≈1），长期运行成本高。

       余热浪费：老化房排风含大量高温废热（80-120℃），直接排放造成能源浪费。

       环保压力：传统加热方式碳排放高，不符合绿色制造要求。

       2. 热泵高温老化房系统设计

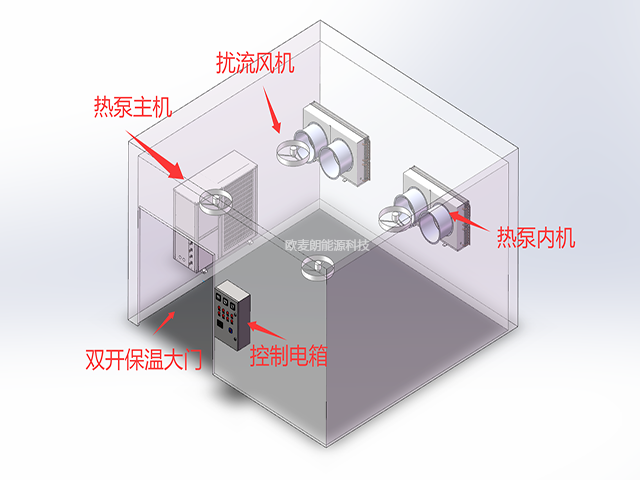

       （1）系统架构

       热泵高温供热模块：

       复叠式热泵：采用两级压缩，将输出温度提升至150℃以上。

       高温工质：选用R245fa、R1234ze(Z)等高温制冷剂。

       余热回收模块：

       排风余热回收：通过热泵蒸发器吸收老化房排风余热（80-120℃），转化为高温热源供新风预热或工艺用热。

       热管辅助：在高温段（>100℃）结合热管技术增强换热效率。

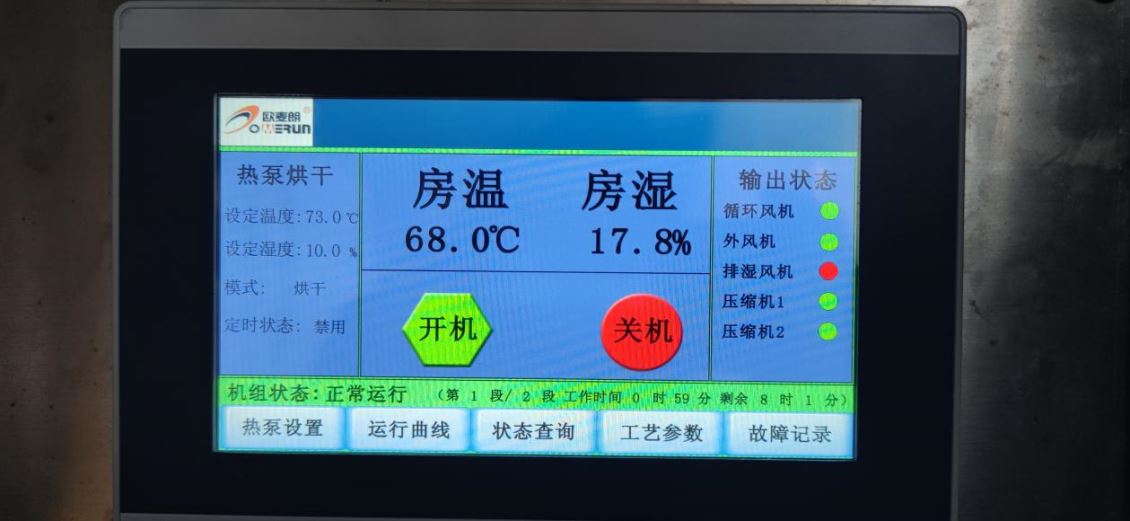

       智能温控系统：

       PID动态调节：根据老化曲线实时调整压缩机频率与阀门开度，温度波动控制在±0.5℃。

       多区控制：针对大型老化房划分温区，避免局部过热或欠热。

       （2）关键技术突破

       高温热泵设计：

       耐高温压缩：采用耐高温润滑油（POE）与陶瓷轴承，适应150℃以上排气温度。

       防腐处理：针对PCB老化释放的微量腐蚀性气体（如卤素），蒸发器采用镀镍铜管或钛合金材质。

       余热梯级利用：

       多级回收：高温排风先预热新风，剩余热量用于其他车间供暖或热水系统。

       储热缓冲：集成相变储热装置（如熔盐），平衡老化房间歇性运行导致的余热波动。

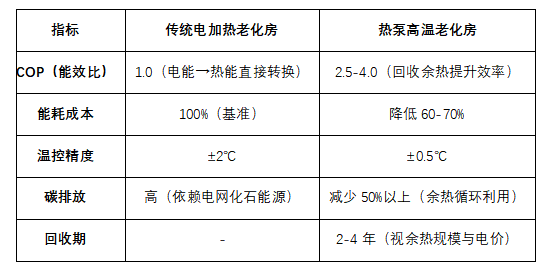

       3. 对比传统方案的性能优势

       4. 典型应用案例

       案例1：某PCB厂改造项目

       原系统：电加热老化房，功率200kW，年电费约120万元。

       改造方案：采用复叠热泵+余热回收系统。

       效果：能耗降低65%，年节省电费78万元，投资回收期3.2年。

       案例2：汽车电子老化测试中心

       集成设计：热泵系统与老化房排风管道直连，余热用于车间冬季供暖。

       效益：年减少天然气消耗8万m3，碳减排200吨。

       5. 实施难点与解决方案

       高温适应性：

       挑战：常规热泵在>100℃时效率下降。

       方案：采用复叠式热泵系统。

       腐蚀性气体处理：

       挑战：PCB老化可能释放酸性气体腐蚀换热器。

       方案：蒸发器表面涂覆聚四氟乙烯（PTFE）防腐层，定期监测气体成分。

       初始投资较高：

       方案：利用政府节能补贴降低前期成本。

       6. 未来发展趋势

       工质替代：推广低GWP（全球变暖潜能值）工质（如R1233zd、R1336mzz-Z）。

       AI优化：通过机器学习预测老化房负荷变化，动态调整热泵运行策略。

       零碳工厂集成：结合光伏发电+储热系统，实现老化房100%绿色能源供能。

       7. 选型与运维建议

       选型要点：

       根据老化温度需求选择热泵类型（单级/复叠/跨临界）。

       评估余热回收潜力（排风温度、流量、连续性）。

       运维关键：

       定期清洗蒸发器/冷凝器，防止积尘影响换热。

       监控制冷剂泄漏，确保环保合规。

       热泵高温 PCB 老化房通过高效制热 + 余热回收 + 智能控制，解决了传统方案的高能耗、高污染问题，兼具经济效益与环境效益。随着技术成熟与政策推动，该方案将成为电子制造业能效升级的核心手段，助力行业实现 “双碳” 目标。
