欧麦朗为阳极氧化电镀加热系统做节能改造方案
来源:http://www.jsoml.com/news595466.html 添加时间:2021-4-20 8:45:00


       常用表面处理工艺流程:镀前处理、镀铜工艺、镀锌及锌合金工艺;锌及锌合金后处理;镀镍工艺;合金电镀工艺;代铬电镀工艺;镀锡、银、金工艺;镀铬工艺;铝合金前处理工艺;发黑及古铜色、抛光及钝化工艺;退镀工艺;化学沉镍工艺;无电解镍工艺;无镍电镀工艺;PCB电镀工艺;塑料电镀工艺;汽车五金电镀工艺;贵金属电镀工艺;前后处理电镀工艺。

       1、欧麦朗为阳极氧化电镀加热系统做节能改造方案概况:

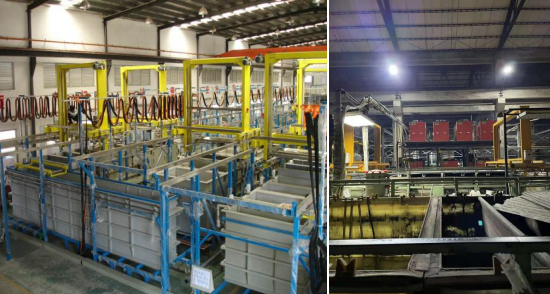

       原系统:阳极氧化线手动线1条,共计10个槽,总功率:120KW(电加热)。

       改造为:3台20HP高温空气源热泵机组

        2、经济分析:

       1.发热管总功率为:120KW。

       2.每天能耗:120KW*24H*60%通电率=1728KW/D

       3.每天费用:1元*1728KW=17287元/D

       4.每年费用:1728元*320天=552960元/年

       5.高温热泵能耗:20KW*3*24H*60%通电率=864KW/D

       6.高温热泵每天节约费用:1元*864KW=8646元/D

       7.高温热泵每年费用:864元*320天=276480元/年

       8.利用高温热泵每年节约费用:552960元/年-276480元/年=276480元/年

       9.利用高温热泵加热回收周期为:1.5年。

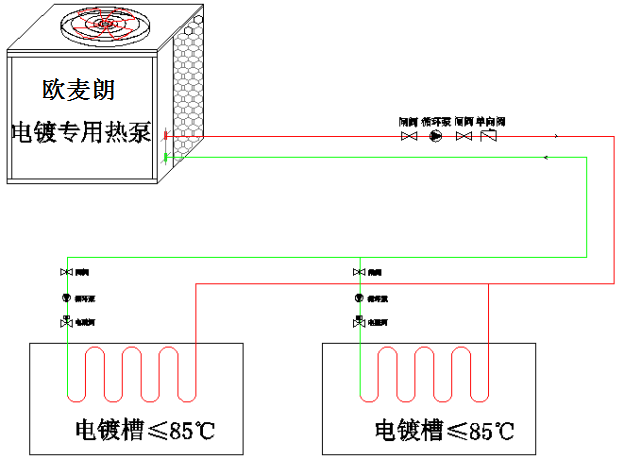

       3、工艺流程图:


       4、系统模式:

       全加热模式:本方案以加温为主,主要满足电镀线加热需求,在冬季温度低时,打开风道旁通风阀,让冷风往车间外排风。

        5、机组控制逻辑:

       使用空调型热泵机组对生产线加热的同时,产生的冷量给包装室降温。本系统以生产线加热为主,回收冷量包装室降温为辅。

       6、加热控制逻辑:

       机组加热部分控制要水槽的温度,控制温度在50-80℃,由主机管道的热量,分别送到所需加热的槽子里,每个槽子内部需设钛管,通过钛管进行恒温。

       7、槽体加热说明:

       每个需要加热的槽子体需放换热钛管,换热温差25-30℃计算,各个加热槽子和温度控制器集中一个槽,通过钛管的换热面积换算,由温度控制器控制和自动定时开关。当温度低于设定温度时,主机开启,当温度高于设定温度时,主机关闭。当机组出现故障,主机声光报警器闪烁和发声报警,同时机组控制面板出现故障代码,由此可以及时得到维护。

       8、定时控制:

        机组都安装时间控制器,可自动早上提前开起,晚上下班时关闭。

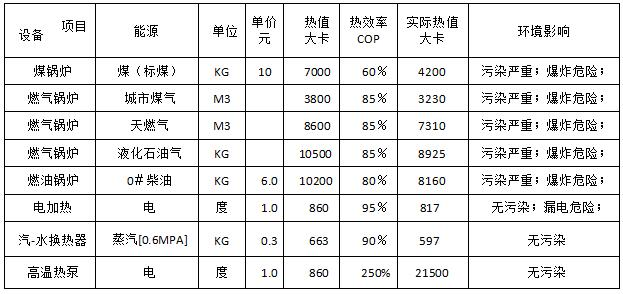

       9、各种热源基本参数比较:


相关标签:电镀加热系统,
