欧麦朗双源热泵烘干机在铸造冷铁烘干余热回收的应用
来源:http://www.jsoml.com/news624939.html 添加时间:2021-6-2 14:11:00


       在树脂砂铸造的工艺中,一些大个铸件在浇铸后铁水凝固时间是不相等,某些部位会存在热结点,这些热节点会产生热应力,造成铸件变形,裂纹等,疏松,冷隔,气孔等缺陷。为避免产生热节,一般会通过浇铸工艺、浇道结构的调整以及在热节处设置冷铁来消除热结的缺陷,使整个铸件的冷却符合顺序凝固的要求。

       所以冷铁的使用对于消除热节缺陷的帮助非常大,也是铸造企业常用的方式,但如果冷铁的表面水份含量太高,在浇铸过程中同样会带来二次缺陷,所以高端铸件往往需要对冷铁表面进行烘干除湿处理。

       铸造厂存在大量的冷却水,所以利用余热回收做烘干是一个节能的方案。


       一:基本数据

       冷铁架子尺寸1450*1150*1200mm,架子有3层,每层40块,每块重量23公斤,一车重量:2760公斤,含车架预计3000kg。一个烘房2车,共计6000公斤,5个烘房总重30吨。

       二:总热量需求

       冷铁从0度到50度,温升50计算所需热量

       Q=0.46kJ/(kg.℃)*50*30000kg/3600=192kw


       三、配置

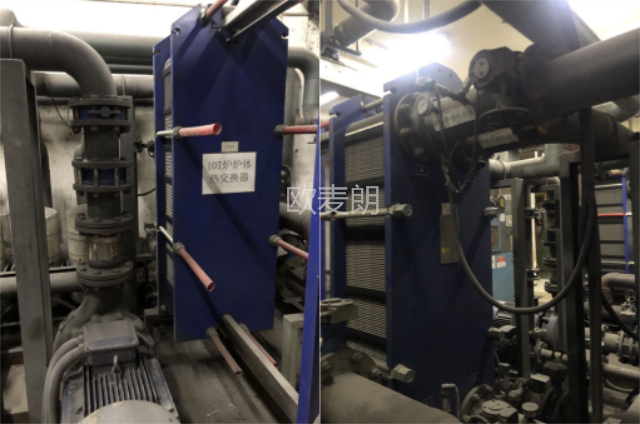

       1、配冷却水双源烘干机机1套,主机功率24千瓦,内机功率6千瓦,制热量96千瓦。可使用电炉的冷却水,也可以切换空气源。

       2、配置变频除湿热泵一套,主机功率7千瓦

       3、每个烘房配置4个轴流风机,单机功率0.75kw

       4、烘房尺寸长8600mm*深2750mm*高3450mm,每间烘房独立控制启停。

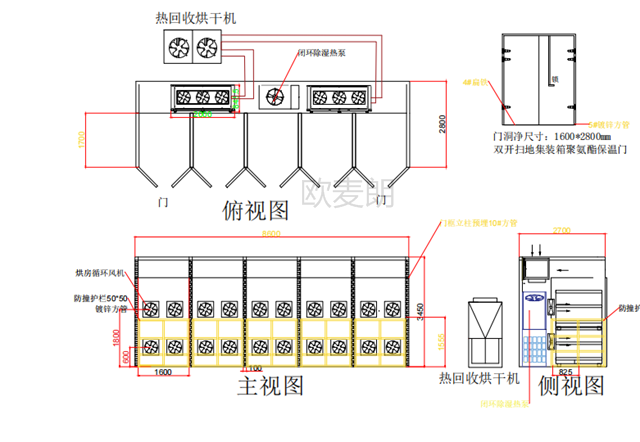

       5、烘房内部三面焊接防撞护栏,护栏高度1500mm,材料为5#镀锌方管,烘房板与门框接触固定的立柱预埋10#方管,门框四周用5#方管包边。(见示意图)


       四、能耗

       每小时总的耗电量37KW,烘干时间满足2.5小时即能达到要求。

       总耗电量=92.5kw*70%=64千瓦*0.8元/kwh=51元

       原有天然气单次烘干耗气量26m3

       费用=26*3.8元/m3=98.8元

       节能率达到48%。

       欧麦朗公司将顺应市场的需要,不断加快热泵产品的研发,多能源组合系统的应用,更快、更有效地响应各种工业需求。
