本方案为高温复叠双源热泵与风冷热回收方案组合，高温复叠双源复叠热泵为加热端，风冷热回收双源热泵为冷却端，符合遵循工业设计冷热互补干扰，稳定生产的原则，其次优化余热回收节能方案（制冷热回收+空压机余热回收），在满足稳定的情况下，节能较大化。

       一、 产品介绍

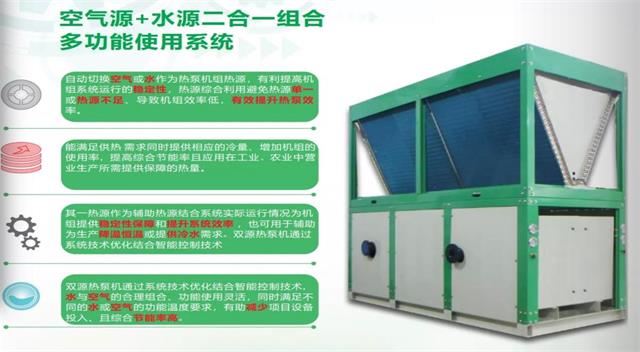

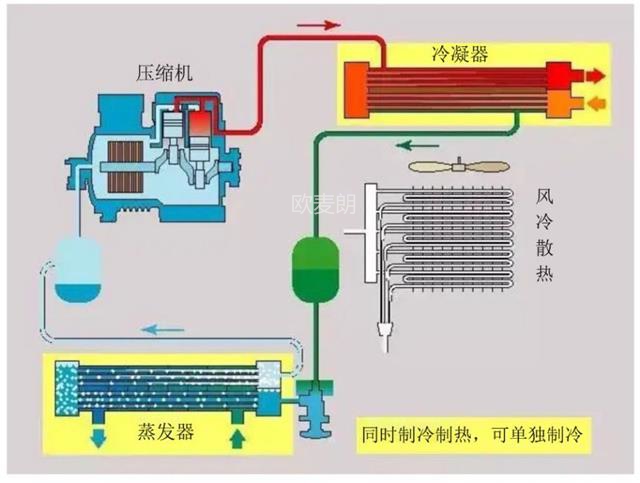

       1.风冷热回收热泵是一种利用水源（工业制冷水、地热尾水等）的低温低位热能资源，采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移，既可供热又可制冷的环保、节能的系统。在制热的时候以水作为热源，在制冷的时候以水或空气作为排热源。

       此系统配备的机器为制冷为主。当制冷时，热端有需热要求时，启动水源侧加热。当制冷时，热端没有需热要求时，启动空气侧进行排热。

       此机组优势：不会因为制热温度到达上线而无法制冷（不会因为中温水箱的温度达到设定值，或者过高影响制冷效率）。

       2.高温复叠双源热泵:复叠式热泵由两个独立循环组成，低温循环和高温循环，两个循环通过蒸发冷凝器连接起来，蒸发冷凝器即是低温级的冷凝器又是高温级的蒸发器。整个系统制冷循环在蒸发器中制冷剂吸热气化，经低温压缩机压缩后进入蒸发冷凝器放热，高温高压液体经膨胀阀节流后进入蒸发器吸热，如此循环。高温冷凝机在蒸发冷凝器中吸收低温制冷剂放的热量蒸发成气体。在高温压缩机中压缩成高温高压在冷凝器中放热变成高温高压液体，经膨胀阀节流后进入蒸发冷凝器，如此往复循环。

       同样此系统配置双源，制热为主，低温端可选择使用中温水箱的余热或是空气侧。当制热时，中温水箱温度高于环境温度时，优先吸收中温水箱的热量给高温循环，当中温水箱温度低于环境温度时，吸收环境空气中的热量给高温循环。

       此机组优势：不会因为中温水箱没有温度或者中水箱温度不够造成无法制热。

       二、 控制说明

       1.制冷：采用欧麦朗制冷余热回收双源热泵，制冷为主，制热为辅助（水源，与空气源根据条件自动切换）

       情况1：当制冷温度未到设定值12℃（温度可调）时，中温水箱温度未到设定温度45℃（温度可调）时，制冷产生的热量通过水源热泵的形式，给中温水箱补温；（水源余热回收模式）

       情况2：当制冷温度未到设定值12℃（温度可调）时，中温水箱温度达到45℃（温度可调）时，制冷产生的热量通过机组自带风冷氟路散热器，把多余的热量散发到环境中。（风冷冷水模式）

       2.制热：采用欧麦朗高温复叠双源热泵机组（水源，与空气源根据条件自动切换）。

       情况1：当高温温度未到设定值85℃（温度可调）时，中温水箱温度比环境温度高时，机组吸收中温水箱作为热源给高温水箱加热；（高温水源模式）

       情况2：当高温温度未到设定值85℃（温度可调）时，中温水箱温度比环境温度低时，机组切换至空气能蒸发侧，环境温度作为热源给高温水箱加热。（空气源复叠模式）

       空压机余热回收：通过空压机余热回收器与中温水箱循环，把油温通过热交换的形式，给中温水箱加热至45℃
